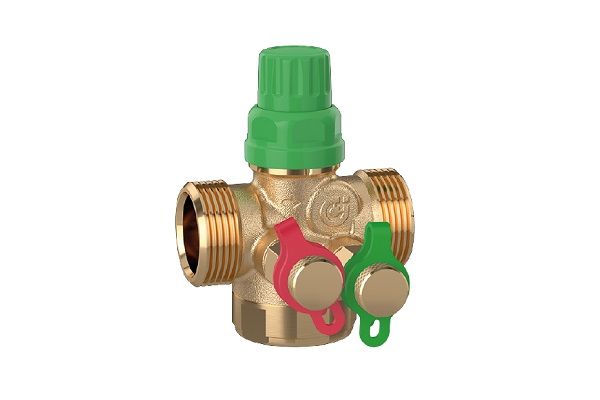

Van Cân Bằng Điều Khiển Điện (Van PICV 3 trong 1) - SERIES 145
Đề xuất lắp đặt để điều chỉnh lưu lượng cho FCU/AHU/PAU trong hệ thống Chiller, hoặc các thiết bị trong hệ thống tuần hoàn nước kín.
Kích thước: DN15~25
Vật liệu: Hợp kim đồng mạ kẽm, kết nối ren
Áp lực làm việc: 25 bar.
Nhiệt độ làm việc: -20–120°C.
Khoảng chênh áp: 25–400 kPa
Lưu lượng chảy: 0,10 – 3,7 m3/h.
Độ chính xác: ±5%.
Giới thiệu về van cân bằng điều khiển điện và tác dụng
Van cân bằng điều khiển điện ( van PICV 3 trong 1) là loại van chỉnh lưu lượng duy trì tốc độ dòng chảy không đổi khi chênh lệch áp suất thượng nguồn / hạ lưu thay đổi. Chúng tự động cân bằng mạch điện tử và đảm bảo tốc độ dòng chảy theo thiết kế.
Loạt thiết bị đặc biệt này được trang bị một hộp mực đặc biệt có thể được điều chỉnh từ bên ngoài, với tốc độ dòng chảy có thể được đặt trực tiếp trên giá trị mong muốn mà không cần phải tắt van.
Cấu tạo của van cân bằng điều khiển điện
-
Thân van
-
Phích cắm cổng áp suất
-
Hộp mực
-
Con dấu thủy lực
-
Phớt thủy lực EPDM
-
Bộ tản nhiệt
-
Bộ đối lưu
Nguyên lý hoạt động của van điều khiển điện

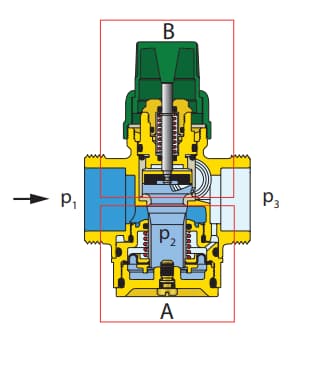

Tham khảo hình vẽ bên, p1 và p3 là áp suất trong mạch. Δp = (p1-p3) là tổng chênh lệch áp suất giữa thượng lưu và hạ lưu của van. Áp suất p2 được xác định bởi màng ngăn phản ứng với áp suất p1 tác dụng lên khoang trên của màng ngăn. Tương tác với lò xo, hiệu số (p1-p2) không đổi, giữ một ΔpA không đổi qua lỗ (A). Kết quả là tốc độ dòng chảy không đổi qua van bất kể thay đổi chênh lệch áp suất thượng nguồn / hạ lưu.
Để đặt đúng kích thước máy bơm, bạn cần thêm vào tổn hao đầu cố định của mạch bất lợi nhất, chênh lệch áp suất tối thiểu mà thiết bị yêu cầu. Giá trị này tương ứng với Δp nhỏ nhất của thời điểm bắt đầu phạm vi làm việc, được chỉ ra trong bảng.
Nguyên lý hoạt động của van cân bằng điều khiển điện
Ưu điểm vượt trội của van cân bằng điều khiển điện
- Bằng cách sử dụng phím đặc biệt (mã 118000) có thể thực hiện điều chỉnh cơ chế và đọc vị trí mong muốn trên vạch chia độ quy mô tham chiếu.
- Một thước đo kép, với thang điểm từ 1 đến 5 và phép chia thập phân từ 1 đến 9, cho phép điều chỉnh tốc độ dòng chảy chính xác. Màu sắc của nó xác định phạm vi áp suất.
- Tùy thuộc vào phạm vi tốc độ dòng chảy, các hộp mực có sẵn trong màu sắc khác nhau để cho phép dễ dàng xác định. Các màu tương tự trên bên ngoài, trên vít điều chỉnh và trên nắp bảo vệ.
- Ba chữ số cuối cho biết phạm vi tốc độ dòng chảy có sẵn và phạm vi Δp, với các hộp mực tương ứng.
- Cặp phụ kiện với ống tiêm khớp nối nhanh để kết nối các cổng áp suất với dụng cụ đo.
- Tốc độ dòng chảy điện tử và chênh lệch áp suất trạm đo. Được cung cấp hoàn chỉnh với các van đóng ngắt và phụ kiện kết nối. Nó có thể được sử dụng để kiểm tra hoạt động trong phạm vi làm việc của các thiết bị Autoflow.
Mua van cân bằng điều khiển điện tại địa chỉ uy tín Công ty Combitek
Tại Việt Nam, công ty Combitek tự hào là nhà nhập khẩu phân phối trực tiếp sản phẩm van cân bằng điều khiển điện mang nhãn hiệu của hãng CALEFFI tại Italia, chính vì vậy chúng tôi tin rằng các sản phẩm đến tay người tiêu dùng sẽ có chất lượng tốt nhất, lâu bền nhất, chính hãng và có giá cả cạnh tranh. Rất nhiều khách hàng đã tin tưởng và chọn lựa Combitek bởi sự uy tín thông qua các công trình lớn như Tòa nhà Quốc hội, Văn phòng chính phủ, trụ sở kiểm toán nhà nước và một số các khách sạn lớn 5 sao trên toàn quốc.
Combitek Việt Nam tổ chức Hội Thảo giới thiệu công nghệ mới
Đồng thời đội ngũ nhân viên COMBITEK không ngừng nỗ lực phấn đấu nhằm mục tiêu đem lại sự hài lòng tối đa nhất của Quý khách cũng như đáp ứng và thỏa mãn mọi yêu cầu của Quý khách hàng! Để được giải đáp mọi yêu cầu cũng như thắc mắc về sản phẩm van cần bằng điều khiển điện, Quý khách vui lòng thông tin của Combitek:
CÔNG TY CỔ PHẦN CÔNG NGHỆ COMBITEK VIỆT NAM
Số điện thoại: 024 3212 7028
Website: https://www.combitek.com/
Địa chỉ: Tầng 6 tòa nhà số 59 phố Quang Trung, Phường Nguyễn Du, Quận Hai Bà Trưng, Thành phố Hà Nội, Việt Nam
Email: info@combitek.com; combitekvn@gmail.com
Sản phẩm liên quan
Câu hỏi thường gặp
PICV là van gì?
Van cân bằng điều khiển điện (PICV Valve) là loại van điều chỉnh lưu lượng, giúp cho tốc độ dòng chảy không đổi khi chênh lệch áp suất thượng nguồn hay hạ lưu thay đổi
Van PICV của Combitek Vietnam là sản phẩm của hãng nào?
Van PICV của Combitek Vietnam được nhập khẩu trực tiếp từ Caleffi (Caleffi Hydronic). Caleffi là doanh nghiệp Ý được thành lập vào năm 1961 và luôn đi đầu trong việc sản xuất các hệ thống sưởi ấm, điều hòa không khí cũng như hệ thống cấp thoát đường ống nước.
Van PICV của Caleffi có điểm gì khác biệt so với các sản phẩm khác?
Van PICV Caleffi được trang bị hộp mực đặc biệt để có thể điều chỉnh giá trị mong muốn của tốc độ dòng chảy ở bên ngoài, không cần tắt van khi điều chỉnh. Bên cạnh đó, van picv có phím đặc biệt có thể thực hiện điều chỉnh cơ chế cũng như đọc vị trí mong muốn trên vạch chia độ quy mô tham chiếu.
Tôi có thể nhận được báo giá van PICV ở đâu?
Để được báo giá van PICV nói riêng, và các loại van công nghiệp nói chung, các bạn hãy liên hệ ngay với Combitek Vietnam qua hotline 024 3212 7028, Combitek Vietnam tự tin mang lại cho công trình của bạn những giải pháp, sản phẩm tối ưu nhất.
Tôi có thể nhận được các tài liệu về van PICV ở đâu?
Để tìm hiểu các thông tin về PICV Valve của Combitek Vietnam như cấu tạo, nguyên lý, các bạn có thể truy cập website của Combitek Vietnam và vào các sản phẩm tương ứng để tìm hiểu các công nghệ, ứng dụng của loại van này
