Giới thiệu về van cân bằng chênh áp nối bích

Van cân bằng chênh áp nối bích được lắp đặt trong đường ống dẫn nước chính hoặc các hệ thống sưởi ấm, điều hòa với tác dụng cân bằng, điều chỉnh chênh lệch áp suất giữa các nhánh không cùng nguồn cung cấp (không cùng bơm), trong nhánh đó xuất hiện sự mất cân bằng thủy lực làm ảnh hưởng đến đối tượng sử dụng. Lắp đặt van cân bằng chênh áp nối bích còn giúp giảm nguy cơ làm ồn thủy lực và giảm điều khiển của van điều khiển nhiệt.

Van cân bằng chênh áp nối bích cho phép truyền tải và điều khiển lưu lượng cần thiết để đạt  được nhiệt độ theo công suất thiết kế, ngay cả khi có sự tác động làm thay đổi từ ngoại cảnh. Khi lắp đặt van cân bằng này trong hệ thống, sự chênh lệch áp suất được tìm thấy tại hai điểm của mạch ống nước sẽ luôn được duy trì ở một giá trị không đổi. 

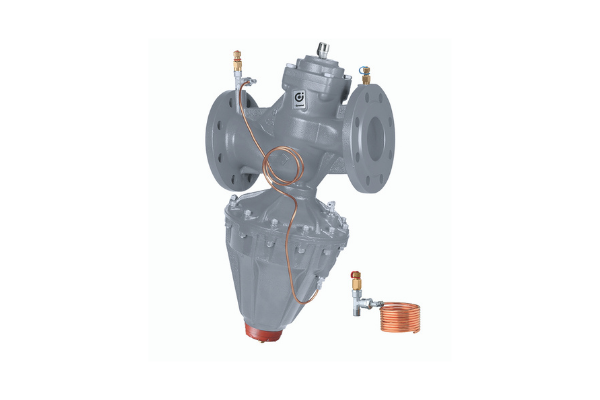

van can bang chenh ap noi bich

Van cân bằng chênh áp nối bích



Cấu tạo máy của van cân bằng chênh áp nối bích

- Thân van: được làm bằng gang, có lớp sơn chống nước phủ bên trong và bên ngoài

- Buồng chứa: 2 khoang chứa ngăn cách với nhau bằng màng ngăn

- Trục liên kết tay vặn (hay còn gọi là piston truyền tải) tại buồng chứa phía dưới được nối với màng ngăn và đóng van khi áp suất chênh lệch tăng lên, ngược lại sẽ mở van khi áp suất chênh lệch giảm

- Vít lệnh kết hợp với vòng điều chỉnh áp suất được đánh số từ 0 - 5 ứng với mức chênh áp tại từng vị trí tương ứng là từ 200 - 800mg.

- Ốc ghim van giúp kiểm tra áp suất hoặc nhiệt độ tại mỗi điểm sau và trước thân van một cách dễ dàng.

- Điểm đo

- Ống mao dẫn: một đầu được gắn vào thân van, đầu còn lại gắn vào đầu ra của van cân bằng

Nguyên lý hoạt động của van cân bằng chênh áp nối bích

Van cân bằng chênh áp nối bích được lắp đặt trực tiếp tại đường hồi trên nhánh chính của chiller và kết nối với đường ống bằng mặt bích có tiêu chuẩn PS1092-2 với nguyên lý hoạt động tương đối đơn giản. Hoạt động của van cân bằng chênh áp được thực hiện bằng cách xoay vít lệnh chuyển động theo các giá trị trên vòng điều chỉnh áp suất, nhờ đó lưu lượng dòng chảy sẽ tự động được điều hòa lại thích hợp với thông số đã cài đặt.

Cụ thể, để điều chỉnh chênh lệch áp suất trên van cân bằng chênh áp nối bích chỉ cần vặn vít lệnh (X) bằng cờ lê vuông 11mm (đối với kích thước DN65) hoặc 18 mm (DN 80-150), xoay theo chiều kim đồng hồ để tăng chênh lệch áp suất và để ổn định nó đến giá trị yêu cầu. 

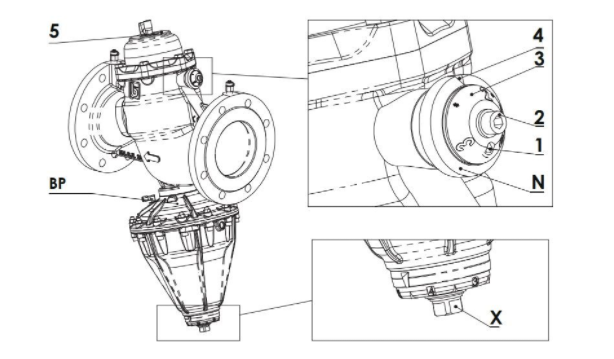

Đối với van DN125 và DN150, để đảm bảo hoạt động chính xác, kim điều chỉnh (N) cũng phải được điều chỉnh để phù hợp với giá trị được đặt cho chỉ báo vị trí của vít lệnh (X). Nới lỏng vít đầu ổ cắm (1) bằng cách tác động lên vít (2) làm xoay chỉ báo (3) cho đến khi giá trị yêu cầu được đọc tương ứng với rãnh (4). Lúc này vặn chặt vít đầu ổ cắm (1) để khóa vị trí chỉ thị áp suất.

van can bang chenh ap noi bich

Nguyên lý hoạt động của van cân bằng chênh áp nối bích

Nguyên tắc lắp đặt van cân bằng chênh áp nối bích

Có thể nhận thấy, nguyên lý hoạt động của van cân bằng chênh áp nối bích khá dễ dàng vời người sử dụng nhưng cách thức và yêu cầu lắp đặt của nó trong hệ thống đường ống dẫn lại không hề đơn giản chút nào. Việc lắp đặt này nên được thực hiện bởi các kỹ thuật viên, người có chuyên môn và cần tuân thủ một số nguyên tắc cơ bản dưới đây:

- Trước khi cài đặt, cần đảm bảo:

  • Không nâng van bởi các bộ phận yếu nhất.

  • Đường ống sạch sẽ

  • Van sạch và không bị hư hại

  • Các bề mặt làm kín mặt bích sạch sẽ và không bị hư hại

- Khi lắp đặt:

  • Tôn trọng hướng dòng chảy được chỉ ra bởi mũi tên trên thân van

  • Lắp van ở phía hồi và nối ống mao dẫn

  • Sử dụng các miếng đệm phù hợp và kiểm tra xem chúng đã được định tâm chính xác chưa

  • Không hàn mặt bích vào đường ống sau khi lắp van.

  • Búa nước có thể gây hư hỏng và vỡ. Tránh nghiêng, xoắn và sai lệch của đường ống có thể dẫn đến van được cài đặt để ứng suất quá mức.

  • Vặn chặt các vít theo chiều ngang

  • Để đảm bảo giới hạn nhiệt độ và áp suất không vượt quá, hệ thống phải được trang bị bộ điều nhiệt và áp suất công tắc.

  • Tuân thủ khoảng cách tối thiểu sau đây giữa van và các thành phần hệ thống khác.

Mua van cân bằng chênh áp nối bích tốt tại địa chỉ uy tín: Công ty Combitek

Nếu tìm kiếm trên thị trường, Quý khách sẽ nhận thấy giá van cân bằng chênh áp nối bích đa dạng từ vài trăm ngàn tới hàng triệu đồng nên khá đau đầu trong việc lựa chọn cho công trình của mình một sản phẩm thích hợp. Vậy mua van cân bằng chênh áp nối bích ở đâu? 

Để được tư vấn chi tiết, thiết kế và lắp đặt van cân bằng chênh áp nối bích phù hợp bởi đội ngũ chuyên gia, kỹ thuật viên chuyên nghiệp, giàu kinh nghiệm hàng đầu Việt Nam thì khách hàng không nên bỏ qua Combitek - đơn vị chuyên cung cấp các thiết bị hỗ trợ xử lý nước nhập khẩu từ nước ngoài như Đức, Italia,... Bên cạnh đó, Công ty cổ phần công nghệ Combitek Việt Nam còn nổi tiếng trong các giải pháp hỗ trợ hệ thống tuần hoàn nước trung tâm, hệ thống năng lượng mặt trời, công nghệ tách dầu mỡ,... được rất nhiều khách hàng tin tưởng và lựa chọn.

CÔNG TY CỔ PHẦN CÔNG NGHỆ COMBITEK VIỆT NAM

Số điện thoại: 024 3212 7028

Website: https://www.combitek.com/

Địa chỉ: Tầng 6, Tòa nhà Sông Hồng, Số 2, Trần Hưng Đạo, Hoàn Kiếm, Hà Nội

Email: info@combitek.com; combitekvn@gmail.com

Câu hỏi thường gặp

Van cân bằng chênh áp nối bích là loại van có chức năng cân bằng, điều chỉnh chênh lệch, áp suất giữa các nhánh không cùng nguồn cung cấp (không cùng bơm).

Để được báo giá van cân bằng chênh áp nối bích nói riêng, và các loại van công nghiệp nói chung, các bạn hãy liên hệ ngay với Combitek Vietnam qua hotline 024 3212 7028, Combitek Vietnam tự tin mang lại cho công trình của bạn những giải pháp, sản phẩm tối ưu nhất.

Van cân bằng chênh áp nối bích của Combitek Vietnam được nhập khẩu trực tiếp từ Caleffi (Caleffi Hydronic). Caleffi là doanh nghiệp Ý được thành lập vào năm 1961 và luôn đi đầu trong việc sản xuất các hệ thống sưởi ấm, điều hòa không khí cũng như hệ thống cấp thoát đường ống nước.

Để tìm hiểu các thông tin về van cân bằng chênh áp nối bích Caleffi của Combitek Vietnam như cấu tạo, nguyên lý, các bạn có thể truy cập website của Combitek Vietnam và vào các sản phẩm tương ứng để tìm hiểu các công nghệ, ứng dụng của loại van này
