Van giảm áp thủy lực 

Giới thiệu về van giảm áp thủy lực và tác dụng

Van giảm áp thủy lực hay còn được gọi là van điều chỉnh áp suất thủy lực là một thiết bị được lắp đặt trong hệ thống nước dân dụng có tác dụng để giảm và ổn định lực đầu vào từ mạng nước khi chảy quá mức và thay đổi để các hệ thống nước chảy hoạt động đúng cách. Van giảm áp thủy lực hoạt động dựa trên tác động của dòng nước lên cơ cấu màng bên trên van, giúp van có thể giảm áp lực đầu ra chính xác theo yêu cầu ban đầu.

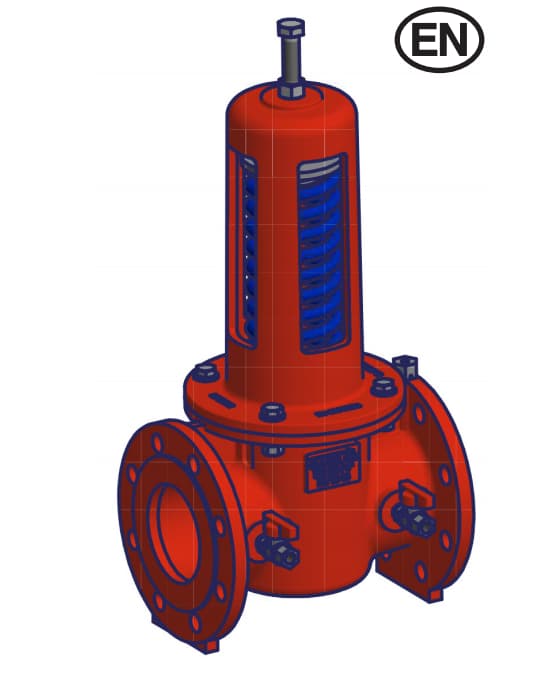

van giam ap thuy luc

Van giảm áp thủy lực



Thông số kỹ thuật của van giảm áp thủy lực

SERIES 576, 578

Van giảm áp thủy lực

Vật liệu: Gang

Kết nối: Mặt bích

Tiêu chuẩn nối: EN 1092-1:

Áp lực làm việc DN 65–DN 150, PN 16;

Áp lực làm việc DN 200–DN 300, PN 10.

Áp lực lớn nhất nhánh vào: 25 bar

Áp lực điều chỉnh đầu ra: 1–20 bar.

Trang bị cùng áp kế



Cấu tạo của van giảm áp thủy lực

Cấu tạo của van giảm áp thủy lực bao gồm các bộ phận sau: 

Van chính

Van kim

P200

Van bi

Định lượng áp suất đầu vào (tùy chọn)

Đồng hồ đo áp suất đầu ra ( tùy chọn)

Lưới lọc



Nguyên lý hoạt động của van giảm áp thủy lực

Van giảm áp thủy lực hoạt động dựa trên sự cân bằng giữa hai sự cân bằng đối lập:

Lực đẩy của lò xo để dòng chảy qua tiết diện.

Lực đẩy của màng ngăn dòng chảy qua mặt cắt ngang.

- Hoạt động với dòng nước : Khi một cửa xả được mở trên hệ thống nước, lực của lò xo trở thành lớn hơn của màng ngăn; bộ bịt kín di chuyển xuống dưới mở van đến dòng chảy của nước. Khi nước chảy càng lớn thì áp suất dưới màng ngăn càng giảm dẫn đến lưu lượng nước qua van lớn hơn.

- Hoạt động không có dòng nước:  Khi cửa xả kéo đóng lại, áp suất hạ lưu tăng và đẩy cơ hoành hướng lên. Kết quả là bộ bịt kín đóng van để nước đi qua và duy trì áp suất không đổi ở áp suất đã hiệu chuẩn. Sự khác biệt nhỏ nhất có lợi cho lực tác động bởi cơ hoành, liên quan đến của lò xo, làm cho thiết bị đóng lại.

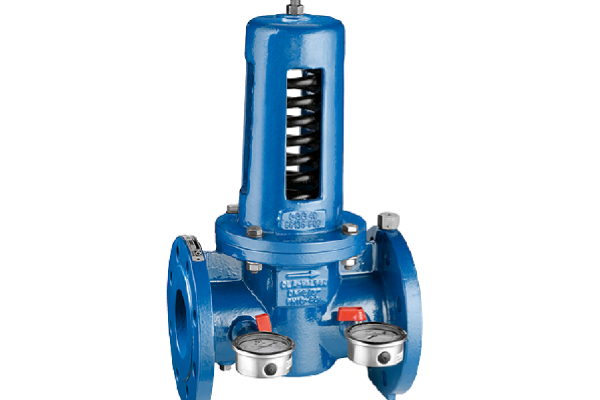

van giam ap thuy luc

Van giảm áp thuỷ lực





Ưu điểm của van giảm áp thủy lực

- Màng ngăn của van có đường viền được thiết kế với hình dạng đặc biệt để tạo ra một điều chỉnh áp suất chính xác như một chức năng của những thay đổi trong áp suất hạ lưu. Đặc điểm thiết kế này cũng kéo dài tuổi thọ của van vì màng ngăn có khả năng chống lại sự thay đổi đột ngột của áp suất và chống mài mòn

- Các hộp mực trong van giảm áp dòng Caleffi 533 và có thể tháo rời để vệ sinh và bảo dưỡng định kỳ.

- Khoang lớn ở phía đầu ra của van giảm tạo ra vùng tốc độ dòng chảy thấp. Điều này đặc biệt hiệu quả trong việc giảm tiếng ồn tạo ra do thu hẹp chiều rộng của lối đi qua mà nước chảy khi van giảm áp suất.

- Thiết kế "nghiêng" làm cho bộ giảm tốc của van có kích thước nhỏ giúp người sử dụng dễ dàng lắp đặt, đặc biệt là trong các hệ thống trong nước.

- Vật liệu chống dính giúp hỗ trợ trung tâm nơi mà chứa các bộ phận chuyển động làm bằng vật liệu nhựa với hệ số bám dính thấp. Điều này làm giảm khả năng hình thành cặn bẩn, nguyên nhân chính gây ra sự cố.

- Được thiết kế đặc biệt để sử dụng với các nhóm an toàn thủy lực Caleffi cho các bình chứa nước nóng dòng 5261. Đai ốc 3/4 được cung cấp có thể được sử dụng để kết nối trực tiếp dễ dàng tới các dòng nước an toàn.

- Các van giảm áp được phê duyệt là phù hợp với thông số kỹ thuật WRAS ở Vương quốc Anh và ACS ở Pháp.



Mua sản phẩm van giảm áp thủy lực tại địa chỉ uy tín: Công ty Combitek

Bạn đang muốn tìm hiểu và đặt mua sản phẩm van giảm áp thủy lực nhưng chưa biết được địa chỉ uy tín thì đừng chần chờ gì mà không liên hệ ngay cho công ty Combitek với nhiều năm kinh nghiệm chuyên phân phối, nhập khẩu các loại  van giảm áp thủy lực chính hãng 100% sản xuất trên dây chuyền thiết bị hiện đại tại châu Âu. 

Khi mua hàng tại Combitek quý khách hàng sẽ được đảm bảo các quyền lợi như:

- Toàn bộ hàng nhập khẩu chính hãng và có đầy đủ giấy chứng nhận về sản phẩm.

- Được đội ngũ nhân viên giàu kinh nghiệm và nhiệt tình của Combitek hỗ trợ tư vấn lựa chọn sản phẩm chất lượng và phù hợp.

- Hỗ trợ giao hàng đến địa điểm yêu cầu kèm chế độ bảo hành uy tín.

- Giá cả phải chăng nhất thị trường.

combitek

Với phương châm luôn đặt sự hài lòng của quý khách lên hàng đầu, COMBITEK luôn tự hào mang đến cho công trình của quý khách các giải pháp công nghệ mới nhất, an toàn, tiết kiệm nhất, và giúp kéo dài tuổi thọ cũng như nâng cao hiệu quả công trình của quý khách. Để được hỗ trợ và tư vấn về sản phẩm cụ thể, chính xác nhất, quý khách hãy nhanh tay liên hệ cho chúng tôi:



CÔNG TY CỔ PHẦN CÔNG NGHỆ COMBITEK VIỆT NAM

Số điện thoại: 024 3212 7028

Website: https://www.combitek.com/

Địa chỉ: Tầng 6 tòa nhà số 59 phố Quang Trung, Phường Nguyễn Du, Quận Hai Bà Trưng, Thành phố Hà Nội, Việt Nam

Email: info@combitek.com; combitekvn@gmail.com

Câu hỏi thường gặp

Van giảm áp thủy lực là loại van giảm áp dùng trong hệ thống thủy lực. Van có chức năng làm giảm hoặc ổn định lực đầu vào từ mạng nước khi nước chảy quá mức hoặc thay đổi áp lực để hệ thống đường ống hoạt động đúng cách.

Để được báo giá van giảm áp thủy lực nói riêng, và các loại van công nghiệp nói chung, các bạn hãy liên hệ ngay với Combitek Vietnam qua hotline 024 3212 7028, Combitek Vietnam tự tin mang lại cho công trình của bạn những giải pháp, sản phẩm tối ưu nhất.

Van giảm áp thủy lực của Combitek Vietnam được nhập khẩu trực tiếp từ Caleffi (Caleffi Hydronic). Caleffi là doanh nghiệp Ý được thành lập vào năm 1961 và luôn đi đầu trong việc sản xuất các hệ thống sưởi ấm, điều hòa không khí cũng như hệ thống cấp thoát đường ống nước.

Van giảm áp thủy lực Caleffi cấu tạo gồm van chính, van kim, P200, van bi, dịnh lượng áp suất đầu vào và ra, lưới lọc.

Van giảm áp trong hệ thống thủy lực Caleffi được thiết kế đặc biệt để sử dụng với các nhóm an toàn thủy lực, được phê duyệt phù hợp với thông số kỹ thuật WRAS ở Vương quốc Anh và ACS ở Pháp. Bên cạnh đó, van có hộp mực trong để dễ dàng vệ sinh và bảo dưỡng định kỳ.
